新闻动态   News
搜索   Search
你的位置:首页 > 新闻动态 > 产品新闻

硅粉给料器采用高硬度耐磨涂料效果甚好

2013-12-19 16:28:10      点击:
硅粉给料器采用高硬度耐磨涂料效果甚好
北京耐默公司是专解决磨损的技术创新型公司,碳化钨涂层工艺可以满足耐损耗的需要。这顶独特的工艺将碳化钨, 镍, 铬, 硼结合成既有碳化钨的硬度, 又有抗腐蚀性的无可比拟的保护层。耐磨层与基体材料具有482.65MPa(7000Psi)冶金结合强度,不会发生缺口,爆裂和剥落的现象。

图(1)为西安某硅业公司制作的高硬度涂层硅粉给料器

耐磨层组份(重量百分比)
碳化钨:62%  镍:30%  铬:6%  其它:2% 碳化物总量:68%
耐磨层性能

密度(g/cm3) 12.18  热传导性(BTU in/h●ft2●°F)  230 冶金界和强度(MPa) >482.65MPa 孔积率<3% 硬度 (HRC) 64-70

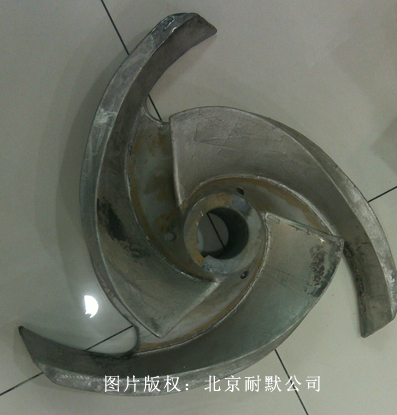

图(2)采用高硬度耐磨涂料烧结成的泵叶轮
注意事项:
A:基材为304不锈钢,使用温度最好在600度以内,如若温度较高,可选择2530耐热钢。
B:因为本工艺是在高温状态下加工,进行冶金结合,但由于不锈钢管的壁厚为3mm,会有加工变型,如若能增加壁厚,最好在5mm以上。
C:此工艺产品不可在纯氧状态下工作,以防氧化。
硅粉给料器采用高硬度耐磨涂料后满足了客户硅粉纯度要求,保证了硅粉不被污染。
