可喷涂陶瓷耐磨涂料

陶瓷耐磨涂料应用：

可喷涂陶瓷耐磨涂料含陶瓷珠、高密度的环氧类材料，为设备提供极好的抗滑动摩擦性。

2、洗涤器、灰粉输送系统、工艺管道、弯头、滑槽磨损部位

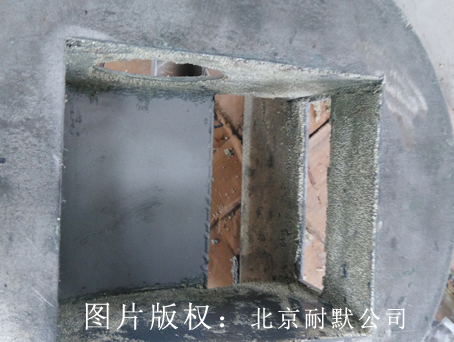

图（1）陶瓷耐磨涂料用于输送料斗表面耐磨处理

可喷涂陶瓷耐磨涂料含氧化铝粉的陶瓷小珠、高密度环氧类材料，极好的抗滑动摩擦性。

2、能耐多种化学品腐蚀

3、粉煤灰管内衬、修补煤灰泵、洗涤系统、泥浆泵、水处理设备

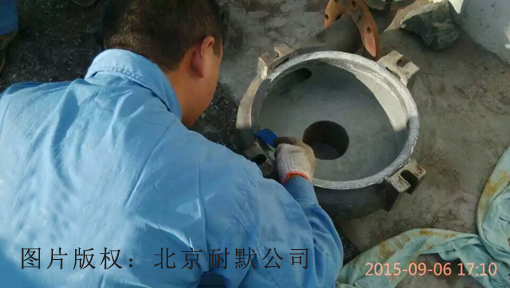

图（2）陶瓷耐磨涂料用于泵壳的耐磨处理

可喷涂陶瓷耐磨涂料使用方法：
 1. 表面处理：对需处理部位进行粗化处理，角磨机打磨或喷砂等；对粗化处理过的表面进行清洗；处理过的表面应是粗化的干燥新鲜基材表面，并且应无油污、无粉尘。

 2. 配制：按重量比4∶1将A、B两组份混合均匀，并在30分钟内用完。一般是边施工边配胶，一次配胶量最大不能超过1.5公斤，过多胶凝固的过快，还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配，夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。

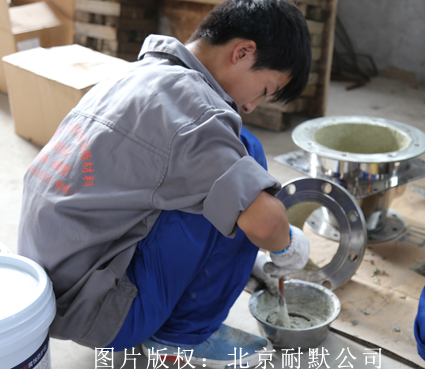

图（3）混合搅拌陶瓷耐磨涂料

 3. 涂敷：合适的涂层厚度是2－4mm，应将混合好的材料逐层涂敷于待修部位，第一层要压实，使之与基材充分浸润。本材料不能进行机械加工，应注意控制涂层厚度，以免装配中出现干涉现象。
 4. 固化：25℃固化24小时可投入使用，若温度低应采用加热或延长固化时间来促进固化；一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
 注：施工中注意通风与放火。
