新闻动态   News
搜索   Search
你的位置:首页 > 新闻动态 > 公司新闻

KN61陶瓷涂料胶聚合物涂层

2015-2-10 17:18:32      点击:
 KN61陶瓷涂料胶聚合物涂层
      由高性能陶瓷涂料与改性增韧树脂复合得到的耐磨抗蚀聚合陶瓷材料。广泛用于各类磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备耐磨防腐涂层,如大负荷细颗粒冲蚀磨损的泵体、叶轮、风机壳体、管道弯头、管道螺旋输送器等的修复和预保护。

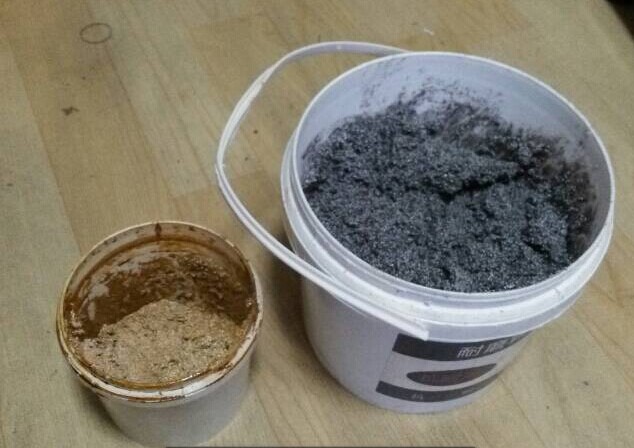

上图为陶瓷涂料胶,每套10公斤,分AB双组份
KN61陶瓷涂料胶聚合物涂层使用方法
1. 表面处理:对需处理部位进行粗化处理,角磨机打磨或喷砂等;对粗化处理过的表面进行清洗;处理过的表面应是粗化的干燥新鲜基材表面,并且应无油污、无粉尘。
2. 配制:按重量比4∶1将A、B两组份混合均匀,并在30min内用完。一般是边施工边配置,一次配置量最大不能超过1.5公斤,过多胶凝固的过快,还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配,夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3. 涂敷:KN61陶瓷涂料胶合适的涂层厚度是2~8mm,应将混合好的材料逐层涂敷于待修部位,第一层要压实,使之与基材充分浸润,涂层涂到尺寸后表层要修平整,或用BD426涂敷涂层表面。本材料不能进行机械加工,修复时应注意控制涂层厚度,以免装配中出现干涉现象。
4. 固化:25℃固化24小时可投入使用,(如能加热到60—80℃保温2小时,可提高综合性能的30%)若温度低应采用加热或延长固化时间来促进固化;一般冬天施工可用碘钨灯距涂层40cm的距离进行照射加温。
