碳化硅耐磨涂料

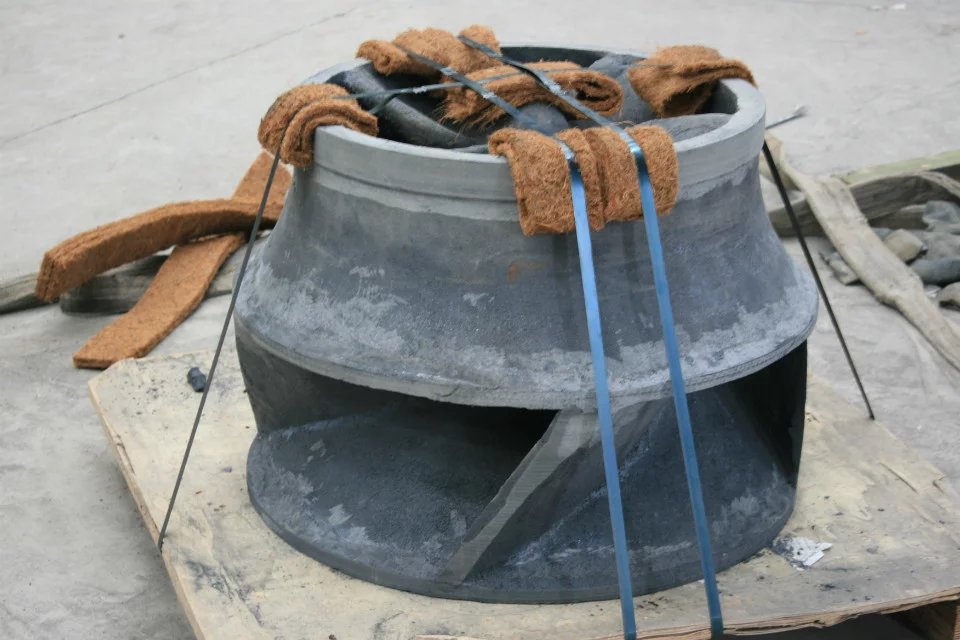

碳化硅耐磨涂料是由高性能碳化硅颗粒与改性增韧耐热树脂进行复合得到的高性能耐磨防腐聚合材料。广泛用于修复因冲蚀、腐蚀和气蚀对设备的磨损,也用于在有耐磨、防腐要求的机件表面制备碳化硅耐磨涂料。 如电厂、港口、水利水电、矿山等水泵壳体,电厂、水泥厂、矿山等风机壳体及浮选机等的修复和防护。
碳化硅耐磨涂料技术参数:
颜色
|
弯曲强度 (kg/cm2) GB1042-79
|
拉伸强度 (kg/cm2) GB6329-86
|
抗压强度(kg/cm2) GB/7124-86
|
剪切强度(kg/cm2) GB/1041-79
|
固化后硬度(Shore D) ASTM-D-2556
|
深灰
|
516 |
377 |
1006 |
120 |
88 |
碳化硅耐磨涂料使用方法:1.表面处理:对需处理部位进行粗化处理,角磨机打磨或喷砂等;对粗化处理过的表面进行清洗;处理过的表面应是粗化的干燥新鲜基材表面,并且应无油污、无粉尘。
2.碳化硅耐磨涂料配制:按重量比4∶1将A、B两组份混合均匀,并在30min内用完。一般是边施工边配置,一次配置量不超过1.5公斤,一次调配过多,胶凝固的快,还没用完已经部分凝固而不能使用。可根据实际温度冬天可适当多配,夏天适当少配。如气温过低可将A组分适当加热以降低粘度便于配置。
3.碳化硅耐磨涂料涂敷:碳化硅耐磨涂料合适的涂料厚度是3~5mm,应将混合好的材料逐层涂敷于待修部位,第一层要压实,使之与基材充分浸润,涂料涂到尺寸后表层要修平整。本材料不能进行机械加工,应注意控制涂料厚度,以免装配中出现干涉现象。
