耐火耐磨陶瓷涂料原料配比

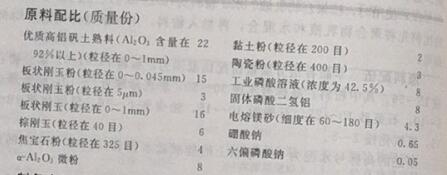

耐火耐磨陶瓷涂料原料配比本品各组分 质量份配比范围为:优质高铝矾土熟料(AI,O,含量在92%以上，粒径在0~1mm) 22~25、板状刚玉粉(粒径在0~0.045mm) 15~17、板状刚玉粉(粒径在5μm) 2~5、板状刚玉(粒径在0~1mm) 15~17、 棕刚玉(粒径在40目) 6~8、焦宝石粉(粒径在325目) 4~6、a-Al2O: 微粉6~8、黏土粉(粒径在200目) 2~3、陶瓷粉(粒径在400目) 3~5、工业磷酸溶液(浓度为42.5%) 7~8、固体磷酸二氢铝8~10、电熔镁砂(粒径在60~180目) 4~4.5、硼酸钠0.5~0.7、六偏磷酸钠0. 05。

在原料中，通过固体磷酸二氢铝和黏土粉的加人，加水搅拌均匀后的;涂料呈现相互悬浮的状态，具有很好的分散性和黏附性，很适合涂抹施工;配以电熔镁砂作固化剂，磷酸镁的生成使耐磨耐火涂料在常温下很快固化，而与耐火衬里或水冷壁管表面产生较大的黏附力;在耐磨耐火涂料中加入5μm的板状刚玉粉，提高了基质料的活性和烧结性、再配以硼酸钠和粒径在400目的陶瓷粉，可降低涂料的烧结温度，随着温度继续升,高，在经900℃煅烧后，硼酸钠、黏土粉、板状刚玉粉和陶瓷粉相互熔融反应形成陶瓷相，进一步增强了耐磨耐火涂层的致密性和硬度，最终形成一层致密的耐磨层。
