你的位置:首页 > 新闻动态 > 产品新闻

环氧陶瓷涂料

2014-2-7 9:21:32      点击:

一、 环氧陶瓷涂料介绍
       环氧陶瓷涂料为无溶剂型双组份环氧涂料,以环氧树脂为主料,加入石英粉、碳化硅、陶瓷等助剂制成,外观灰褐色粘稠软膏状;乙组份以胺类固化剂为主料,加入石英粉盒助剂等制成,外观为黑色粘稠液体。

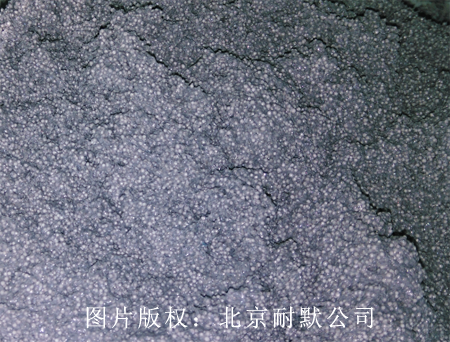

图(1)环氧陶瓷涂料内含高分子陶瓷两种成分,硬度高耐腐蚀
       施工时将涂料的甲、乙组分分别予热,搅拌均匀,甲乙组分等量混合,可用喷涂、刷涂等方式,在铸铁管、钢管、关键内表面涂敷处厚度从0.4~3mm的内衬层,可以加热固化,也可以常温自热固化,最终得到精密光滑、坚如陶瓷、粘结牢固
厚度均匀,耐水、防腐蚀、电绝缘性能优异的内衬层。
二、 环氧陶瓷涂料特点
      1、 本产品环氧陶瓷涂料为无溶剂涂料,使用时不散发处任何挥发性溶剂,符合安全和环保要求。
      2、 本产品使用机械化热喷涂或手工浇涂后旋转加热烘干,一次涂覆可得厚度2~3mm的内衬层;也可以喷涂或手工刷涂,常温静置自干,多次涂敷得到厚度0.4~0.8mm的外衬层。现场修补为手工涂敷施工,常温自干。
      3、 涂层致密坚韧、外表光滑如镜,耐水、耐化学介质腐蚀性和电绝缘性均很好。
三、 适用范围
      主要用于输送污水和中水的铸铁管或管内比防腐。本产品也可以用于钢制储罐、污水处理厂、码头、化工厂设备内防腐。
四、 主要技术指标
       符合企业标准Q/CSHG02-2009《环氧陶瓷涂料》的要求.
       每批涂料产品出厂前需按上表项目进行出厂检验,符合要求后开具检验报告出厂。
       本产品在本文定型时和正常生产后定期进行型式检验,除出厂检验项目处还包括涂层的抗冲击、而磨性、耐阴极剥离、耐盐雾、耐化学药品浸泡等长期试验项目。

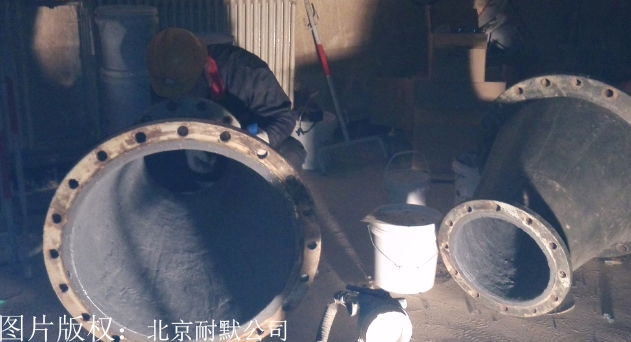

图(2)采用KN17耐磨涂料制作的耐磨管件
五.内衬涂敷施工
      1.铸铁管内表面打磨
      对铸铁管内表面进行干法打磨,要求除去所有外来物、松散铁鳞和其他任何可能损害金属与衬里良好结合的物质,磨后管内表面不应有任何突起高度可能大于衬层厚度50%的金属凸瘤,打磨后要用适当方法将管内所有杂物清理干净。
      2.铸铁管或钢管内表面喷砂处理
            ①将所有内表面喷砂处理至达到中国国际GB/T8923的Sa 2.5级(相当于美国标准SSPC-SP10的近白级),表面粗糙度50~80μm。
            ②用干净(即:经脱水、脱油)的压缩空气将管内表面残留的砂粒和灰尘吹扫干净。表面处理合格后不准再有破坏管面洁净度的任何操作,并必须在表面返锈前进行内衬。
      3.铸铁管内表面缺陷修补
      如打磨后管表面显现凹坑,可用本涂料加滑石粉配成的环氧腻子修补,等腻子固化后对其表面用砂纸打磨平整才能进行下步操作
     4.管内表面涂底漆
      对喷涂GH102型白色环氧陶瓷涂料的管子,管内表面应先涂一层环氧铁红底漆,该底漆为双组份液体环氧涂料,甲:乙=100:12,底漆层的干膜厚度应≥50μm。
     5.铸铁管或钢管内衬
           ①在铸铁铁管承口内壁贴保护纸,将铸铁管或钢管吊上转台,加热保持在60~70°C。
           ②将环氧陶瓷涂料的甲、乙组份在搅拌拳头下分别加热保持在60~70°C。
           ③迅速将预热好的管子吊上喷涂转台,低速旋转,用喷涂机按双组份1:1的比例将环氧陶瓷涂料均匀地喷涂到保持65~70°C管子内表面,其喷涂量应使一次喷涂的内衬层在固化后达到合同规定的厚度。
           ④管子在转台上继续旋转,靠余热将内衬层固化,直至内衬层不会发生流淌为止。将管子吊下喷涂转台,转入养生炉,在20°C以上至少保持24h,使内衬充分固化。

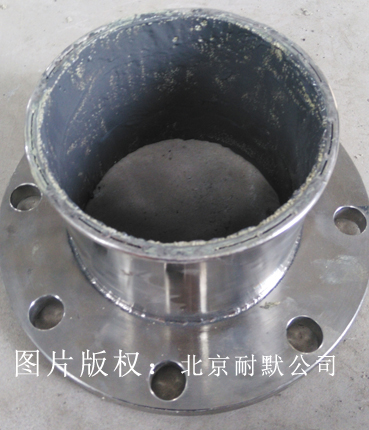

图(3)铸铁管件磨损修复采用KN17耐磨涂料
     6.内衬质量初检
           ①外观检查。目视检查,内衬层表面应平整、光滑、无划痕、无漏涂。
           ②膜厚检查。用磁性测厚仪检查,膜厚应达到合同要求。
           ③漏点检查。使用高压电火花检测仪,用5000V或按合同规定电压检漏
           ④粘结力检查。用挑剥法检查,刀刃垂直划透内衬层,形成边长约40mm,夹角45°的V形切口,用刀尖挑剥切割线交点处的涂层,只能在刀尖作用处局部挑起,其他部位仍和钢管粘接良好,不出现成片剥离为合格。
           按合同规定质量标准,将内衬管分为两类,一类为不合格管,退出作业线安排返工;另一类为初检合格管和允许修补管,吊到缓冲区进行缺陷修补及承口和插口涂敷作业。
       7.内衬缺陷修补
       对内衬检验发现的漏点和其他缺陷(如:杂质、气泡等),先用电动打磨机将缺陷处及周围约50mm的衬里打毛,将甲、乙组份1:1混合均匀,并将其中的一部份加适量滑石粉调成腻子。先用腻子将修补点填满、抹平,再用刷子在修补处涂一层涂料,保证修补表面平整、光滑、外观一致,然后静置自干至固化。
       8.承口和插口涂敷施工
           ①用打磨机或其他手动工具将喷涂前巾在承口上的保护纸和喷涂时溅在承口上的环氧陶瓷等杂物清除干净,并将承口区全部内表面和插口端150mm宽的外表面清理至可以涂漆的要求。(注:此工序应在内衬修补前完成,以免弄脏刚修补完尚未固化的修补点。)
           ②对承口和插口涂漆区的凹坑,用腻子填满、抹平。
           ③用毛刷将配好的涂料涂在承口和插品端,至少涂两遍,干膜厚度应≥200μm。
      9.养生
      完成内衬修补和承插口涂敷的管子应在20°C以上温度条件下养生24h以上。
     10成品管质量检验
      逐根管进行外观、厚度、漏点检验,合格管外表面涂防锈漆。(注:东化公司可提供各种颜色的环保型水性合成树脂彩漆),用压缩空气将内表面吹扫干净,管端加保护帽后入库,不合格管返修至合格。
     11.吊运及防护
        ①吊运环氧陶瓷内衬管时,搬运工具只能接触管外壁,不准接触内衬。
        ②吊运过程,不得发生管子剧烈碰撞,注意保护插口端外防腐表面。
六.涂料产品包装
    甲组乙组份用200升大口铁桶包装,铁桶涂不同颜色加以识别,每桶净重250公斤,小包装:甲、乙组分各用10升,不同颜色的塑料桶包装,每桶净重10公斤
